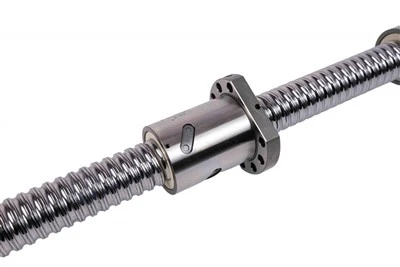

Гайки DLY зі звичайним круглим отвором SFU — це кулькові гвинтові гайки фланцевого -типу, які використовуються в системах кулькових гвинтів. Порівняно з гайками SFU у формі поясного монтажного отвору, у цій версії використовуються звичайні круглі монтажні отвори на фланці, що робить її придатною для стандартної-фіксованої установки, коли монтажна пластина машини вже була точно оброблена.
Конструкція гайки включає конструкцію з внутрішньою циркуляцією, єдиний корпус гайки, кругову структуру повернення кульки та готичну доріжку кочення. Він зазвичай поєднується з кульковими гвинтами серії SFU для обладнання з ЧПК, осей автоматизації, позиціонуючих столів, пакувальних машин та інших систем лінійної передачі.
Ознайомлення з продуктом
Гайка SFU із звичайним круглим отвором — це стандартна кулькова гайка з фланцем, призначена для перетворення обертального руху кулькового гвинта в точний лінійний рух. Круглі отвори на фланці використовуються для прямого болтового кріплення, що дозволяє фіксувати гайку на столі верстата, ковзаючій пластині або каретці приводу.
Цей продукт підходить, коли положення монтажних отворів фіксовані та не потребують додаткового бічного регулювання. Якщо монтажне положення потребує невеликого коригування під час складання, можна окремо перевірити поясну-гайку SFU. Для стандартних монтажних пластин і повторюваного виробничого обладнання тип звичайного круглого отвору забезпечує просту установку та стабільне розташування.
Основна структура звичайної гайки SFU з круглим отвором
Круглі монтажні отвори для фланців
Фланець виконаний зі звичайними круглими монтажними отворами для болтового з’єднання. Ця структура підходить для машин, де положення монтажного отвору було підтверджено кресленням або механічною обробкою. Це допомагає зробити установку гайки простою та повторюваною.
Дизайн з однією гайкою
Звичайна гайка з круглим отвором SFU використовує один корпус гайки. Він широко використовується в стандартних кулькових гвинтах, де потрібні компактні розміри, стабільний рух і зручна установка.
Внутрішня циркуляція та кругова структура повернення
Сталеві кульки циркулюють усередині гайки через зворотну структуру, забезпечуючи контакт кочення між валом гвинта та доріжкою кочення гайки. Це зменшує тертя порівняно з ковзаючою трансмісією та підтримує більш плавний лінійний рух.
Gothic Groove Raceway
Доріжка кочення з готичними канавками покращує стабільність контакту між м’ячем і доріжкою кочення. Для застосувань, які вимагають кращого позиціонування та жорсткості, вал кулькового гвинта, точність гайки, умова попереднього натягу та вирівнювання установки повинні бути підтверджені разом.
Доступні моделі
DLY постачає звичайні гайки SFU із круглим отвором для стандартних розмірів кулькових гвинтів SFU. Код моделі зазвичай відображає діаметр гвинта, висновок і специфікацію циркуляції. При замовленні запасної гайки слід перевірити повну модель разом із розміром вала гвинта та розмірами фланця.
| Модельна група | Доступні приклади | Фокус виділення |
|---|---|---|
| Дрібні горішки SFU | SFU1204-3, SFU1605-3, SFU1605-4, SFU1610-2/2, SFU1610-3/2 | Компактні лінійні модулі, легкі осі автоматизації та обмежений простір для встановлення. |
| Горіхи середнього розміру | SFU2005-3, SFU2005-4, SFU2010-2/2, SFU2010-3/2, SFU2505-3, SFU2505-4, SFU2510-4/2, SFU2510-4 | Загальні осі з ЧПК, пакувальне обладнання та стандартна трансмісія автоматизації. |
| Великі горіхи ДФУ | SFU3205-4, SFU3210-4, SFU4005-4, SFU4010-4, SFU5005-4, SFU5010-4 | Більші верстатні столи, довші осі ходу та вищі вимоги до осьового навантаження. |
| Великі-гайки SFU | SFU6310-4, SFU6320-4, SFU8010-4, SFU8010-6, SFU8020-4 | Надпотужна лінійна трансмісія та велике обладнання, яке вимагає міцнішої опори для гвинтів і гайок. |
Довідник параметрів циліндричного шліфування
При циліндричному шліфуванні контролюють зовнішнє коло гайки. Ці контрольні значення допомагають підтвердити розмір корпусу гайки та допуск на обробку для різних моделей SFU.
| Модель | Зовнішнє коло горіха | Толерантність |
|---|---|---|
| SFU1204-3 | 24 / 22 | -0.009 ~ -0.019 |
| SFU1605-3 | 28 | -0.009 ~ -0.019 |
| SFU1605-4 | 28 | -0.009 ~ -0.019 |
| SFU1610-2/2 | 28 | -0.009 ~ -0.019 |
| SFU1610-3/2 | 28 | -0.009 ~ -0.019 |
| SFU2010-2/2 | 36 | -0.012 ~ -0.022 |
| SFU2010-3/2 | 36 | -0.012 ~ -0.022 |
| SFU2005-3 | 36 | -0.012 ~ -0.022 |
| SFU2005-4 | 36 | -0.012 ~ -0.022 |
| SFU2505-3 | 40 | -0.012 ~ -0.022 |
| SFU2505-4 | 40 | -0.012 ~ -0.022 |
| SFU2510-4/2 | 40 | -0.012 ~ -0.022 |
| SFU2510-4 | 40 | -0.012 ~ -0.022 |
| SFU3205-4 | 50 | -0.015 ~ -0.025 |
| SFU3210-4 | 50 | -0.015 ~ -0.025 |
| SFU4005-4 | 63 | -0.015 ~ -0.025 |
| SFU4010-4 | 63 | -0.015 ~ -0.025 |
| SFU5005-4 | 75 | -0.015 ~ -0.025 |
| SFU5010-4 | 75 | -0.015 ~ -0.025 |
| SFU6310-4 | 90 | -0.018 ~ -0.028 |
| SFU6320-4 | 95 | -0.018 ~ -0.028 |
| SFU8010-4 | 105 | -0.021 ~ -0.031 |
| SFU8010-6 | 105 | -0.021 ~ -0.031 |
| SFU8020-4 | 125 | -0.021 ~ -0.031 |
Виробничий процес
Звичайна гайка SFU із круглим отвором виготовляється за допомогою контрольованого процесу механічної обробки та обробки. Кожен крок впливає на остаточну точність монтажу, якість доріжки кочення та робочі характеристики гайки.
Сировина → чорнове точіння → чистове точіння → свердління та фрезерування H-поверхні → нарізання невеликих отворів → чистове точіння → загартування → циліндричне шліфування → шліфування доріжки кочення → складання
Точне точіння та обробка отворів деталей
Під час тонкого точіння торець фланця, фаска, зовнішнє коло фланця та положення пилового кільця обробляються для підтримки точного складання. Ключові розміри, такі як загальна довжина, товщина фланця та зовнішнє коло фланця, контролюються перед шліфуванням і складанням.
| Пункт обробки | Контрольна точка | призначення |
|---|---|---|
| Загальна довжина | L +0.05 | Допомагає підтримувати правильну довжину гайки для монтажного простору. |
| Товщина фланця | B ±0.05 | Підтримує стабільне кріплення фланця та затягування болтів. |
| Фланець зовнішнє коло | ±0.05 | Покращує узгодженість розмірів для встановлення машини. |
| Масляний отвір для SFU1204–SFU3210 | Свердло 5.2Z, масляний отвір M6 | Підтримує доступ до мастила для малих і середніх моделей. |
| Масляний отвір для SFU4005–SFU8020 | Свердло 6,8, масляний отвір М8 | Підтримує доступ до мастила для великих моделей. |
Ефективність продукту
Точне лінійне позиціонування
Гайка поєднується з валом кулькової гвинти SFU для підтримки контрольованого лінійного позиціонування. Для таких застосувань, як осі з ЧПК і системи автоматизації, точність ходу гвинта, зазор гайки, монтажне центрування та розташування опорних підшипників слід перевіряти разом.
Ефективність рухомої трансмісії
Сталеві кульки котяться між доріжкою кочення гвинта та гайки, зменшуючи опір тертю під час руху. Така рухлива структура допомагає підвищити ефективність трансмісії та зменшує навантаження на рух порівняно з гвинтовими механізмами.
Стабільний фланцевий монтаж
Звичайний фланець із круглим отвором підходить для фіксованих монтажних положень. Після підтвердження шаблону отворів у машинній пластині гайку можна прикрутити безпосередньо до рухомого столу або каретки, допомагаючи підтримувати повторюваність встановлення.
Плавний хід із належним змащенням
Кулькову гайку слід змащувати відповідно до умов експлуатації машини. Правильне змащування допомагає захистити шлях циркуляції кульки, зменшити знос і забезпечити безперебійну роботу кульково-гвинтового вузла під час повторних рухів.
Типові застосування
Звичайні гайки SFU з круглим отвором підходять для кулькових гвинтів, де потрібна стандартна фланцева гайка, а положення монтажного отвору вже визначено. Вони використовуються в багатьох лінійних системах передачі, які вимагають стабільного позиціонування та багаторазового переміщення.
Як перевірити правильну гайку SFU
Гайка SFU із звичайним круглим отвором повинна бути підтверджена відповідно до діаметра гвинта, свинцю, моделі гайки, розташування отвору фланця та місця встановлення. Для проектів заміни корисними є фотографії оригінального маркування гайки та розміри монтажних отворів.
| Елемент для підтвердження | приклад |
|---|---|
| Гайка модель | SFU1605-3, SFU2005-4, SFU2510-4 |
| Тип монтажного отвору | Звичайний круглий отвір |
| Кульково-гвинтовий вал | Відповідний вал SFU |
| Мастильний отвір | M6 або M8 залежно від модельного ряду |
| Вимоги до складання | Лише гайка або повний кульковий гвинт |
Звичайна гайка SFU з круглим отвором чи гайка SFU-поясної форми?
Обидва типи належать до серії фланцевих кулькових гаек SFU. Основною відмінністю є форма кріпильного отвору фланця. Звичайний круглий тип отвору кращий для-фіксованого встановлення, тоді як поясний-тип отвору зручніший, коли під час складання необхідне невелике регулювання кріплення.
| Тип | Монтажний отвір | Підходяща ситуація |
|---|---|---|
| Звичайна гайка SFU з круглим отвором | Круглі фланцеві отвори | Фіксоване положення монтажного отвору, стандартна машинна пластина, повторне виробництво. |
| Гайка SFU у формі- пояса | Подовжені монтажні отвори | Встановлення вимагає невеликого регулювання положення або більш простого вирівнювання під час складання. |
DLY Виробництво та підтримка якості
DLY виробляє кулькові гвинти, кулькові гайки, лінійні напрямні, лінійні вали та відповідні компоненти лінійного руху. Для звичайних гайок із круглими отворами SFU DLY може підтримувати підтвердження моделі, перевірку обробки, відповідність гайок-і-гвинтів, координацію кінцевої обробки та експортне пакування.
Перед відправкою можна перевірити модель, зовнішній вигляд, отвори для кріплення, отвір для змащення, стан доріжки кочення та сумісність збірки відповідно до вимог замовлення. Для індивідуальних замовлень або замовлень на заміну креслення та зразки допомагають зменшити ризик невідповідності.
FAQ
З: Що таке звичайна кругла гайка SFU?
A: Це кулькова гвинтова гайка фланцевого-типу SFU зі звичайними круглими отворами для кріплення на фланці. Він використовується з кульковим гвинтом SFU для формування лінійної системи передачі.
З: Яка різниця між звичайними круглими отворами та поясними гайками-SFU?
A: Звичайний круглий тип отворів використовує фіксовані круглі отвори для кріплення, тоді як пояс-тип використовує подовжені отвори. Круглі отвори підходять для точного фіксованого кріплення, а поясні- отвори зручніші, коли потрібно невелике регулювання встановлення.
З: Чи можу я замінити лише гайку SFU без заміни кулькового гвинта?
A: Це залежить від стану вала гвинта. Якщо доріжка кочення гвинта зношена або пошкоджена, заміна лише гайки може не відновити плавний рух або точність. Перед заміною рекомендується надати фотографії, маркування моделі та фактичні розміри.
Q: Які моделі використовують масляні отвори M6 або M8?
Відповідь: Для наведеного посилання на процес DLY SFU1204 – SFU3210 використовують масляний отвір M6, тоді як SFU4005 – SFU8020 використовують масляний отвір M8. Остаточні характеристики повинні бути підтверджені моделлю та кресленням.
З: Яка інформація потрібна для пропозиції?
Відповідь: Будь ласка, вкажіть модель гайки SFU, діаметр гвинта та хід, тип монтажного отвору, кількість, застосування та чи потрібна вам лише гайка чи повний кульковий гвинт. Малюнок або зразок фотографії корисні для проектів заміни.
Зв’яжіться з DLY, щоб отримати звичайні гайки SFU з круглим отвором
Надішліть необхідну модель гайки SFU, розмір гвинта, тип монтажного отвору, кількість і застосування. DLY може допомогти підтвердити, чи підходить звичайна гайка SFU з круглим отвором для вашого кулькового гвинта.
