Виберіть правильний тип лінійного повзунка
Лінійні повзуни вибираються відповідно до конструкції рейок, діаметра валу, напрямку навантаження, вимог до точності та місця для установки. Чотири інструкції щодо продукту, наведені нижче, допомагають покупцям вибрати правильний компонент руху, перш ніж надсилати запит.
Лінійний напрямний повзунок
Також називається лінійним напрямним блоком або напрямною кареткою. Він працює на профільній лінійній рейці та підходить для більшого навантаження, більшої жорсткості та кращої точності позиціонування.
Переглянути лінійні блокиСистема лінійних напрямних
Узгоджена система рейок і блоків для верстатів з ЧПК, обладнання автоматизації, верстатів, ріжучих верстатів і промислових рухомих платформ.
Переглянути лінійні напрямніПовзунок лінійного підшипника
Повзун у зборі з лінійними підшипниками та алюмінієвим корпусом. Він зазвичай використовується з круглими валами для легких і середніх-навантажень лінійного руху.
Переглянути лінійні підшипникиЛінійний модуль або слайдер
Більш повна рухома вісь з направляючою структурою та приводними частинами. Він використовується, коли проект потребує керованого та контрольованого лінійного руху.
Перегляд лінійних модулівЛінійний напрямний повзун чи лінійний опорний повзун?
Якщо ваша машина використовує квадратні профільні рейки, виберіть лінійний направляючий повзун. Якщо у вашій машині використовуються круглі вали, виберіть лінійний підшипник повзуна або блок підшипника. DLY може допомогти підтвердити правильний тип відповідно до вашого малюнка чи зразка фотографії.
| Точка вибору | Лінійний напрямний повзунок | Повзунок лінійного підшипника |
|---|---|---|
| Основна структура | Профільна шина з відповідним напрямним блоком або кареткою. | Круглий вал з лінійним підшипниковим блоком або алюмінієвим корпусом повзуна. |
| Підходить для | Вища жорсткість, більше навантаження та краща точність позиціонування. | Проста конструкція, плавне ковзання та легке та середнє навантаження. |
| Спільний товарний напрямок | HD, ED, RD, MD лінійні напрямні блоки та напрямні. | LM, LME, SCS, SBR, TBR і фланцеві лінійні підшипникові вузли. |
| Типові застосування | Верстати з ЧПК, системи автоматизації, верстати, відрізні верстати та прецизійне обладнання. | Пакувальні машини, мале автоматизоване обладнання, випробувальні машини та легкі{0}}розсувні механізми. |
| Необхідна інформація | Ширина рейки, модель блоку, попередній натяг, ступінь точності та монтажний розмір. | Діаметр вала, модель підшипника, тип корпусу, довжина та розмір монтажного отвору. |
Підтримка підтвердження моделі:Якщо ви замінюєте старий повзун або підшипниковий блок, надішліть оригінальну модель, розмір рейки або вала, монтажні розміри та фотографії. DLY може допомогти зменшити невідповідність моделі перед котируванням.
Відповідність лінійного валу, підшипника та повзуна
Для систем руху круглого вала повзун слід перевіряти разом з валом, корпусом підшипника, алюмінієвим корпусом і опорними частинами. Це допомагає покращити плавність роботи та уникнути проблем із встановленням.
Лінійний вал
Загартований круглий вал
Лінійний підшипник
Корпус підшипника LM або LME
Блок повзунка
Алюмінієвий корпус або фланець
Опора валу
Опорні блоки або опорна рейка
-
![SCV...UU Лінійний підшипниковий блок ковзання]()
SCV...UU Лінійний підшипниковий блок ковзанняSCV...UU Короткий лінійний кульовий ковзний вузол — це компактний лінійний підшипниковий ковзний вузол, призначений для плавного лінійного переміщення на круглих валах. Він інтегрує лінійний -
![Алюмінієві слайди серії лінійних підшипників]()
Алюмінієві слайди серії лінійних підшипниківАлюмінієві направляючі серії DLY Linear Bearing Series — це компоненти-керованого лінійного руху валів, які використовуються з круглими лінійними валами. Серія включає варіанти лінійних підшипників -
![Лінійний розсувний блок Слайдер]()
Лінійний розсувний блок СлайдерПовзунки лінійного вузла ковзання DLY включають підшипникові блоки SBRUU, TBRUU та SCSUU для круглого вала та опорних рейкових систем. Алюмінієвий корпус, проста установка, плавний лінійний рух і -
![Фланцеві алюмінієві направляючі лінійних підшипників]()
Фланцеві алюмінієві направляючі лінійних підшипниківФланцеві алюмінієві направляючі з лінійними підшипниками DLY — це компактні алюмінієві направляючі з вбудованими-лінійними підшипниками, призначені для плавного-руху тертя на загартованих круглих -
![Фланцеві круглі лінійні підшипники алюмінієві ковзання]()
Фланцеві круглі лінійні підшипники алюмінієві ковзанняФланцеві круглі лінійні підшипники алюмінієвого ковзання призначені для компактних систем лінійного-керованого руху валів. Кругла фланцева конструкція дозволяє встановлювати підшипник безпосередньо -
![Фланцевий квадратний лінійний підшипник алюмінієвий слайд]()
Фланцевий квадратний лінійний підшипник алюмінієвий слайдDLY Flange Square Linear Bearing Aluminium Slide — це лінійний підшипник із квадратним фланцем серії LMK, розроблений для систем лінійного руху круглого вала. Він поєднує в собі лінійний кульковий -

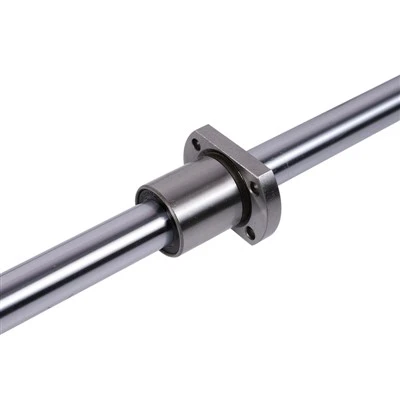

![Алюмінієва ковзанка лінійного підшипника з фланцем H]()
Алюмінієва ковзанка лінійного підшипника з фланцем HАлюмінієвий ковзунок лінійного підшипника типу H- (еліптичний лінійний підшипник з фланцем) також називають підшипником із подвійним зрізом. Алюмінієвий ковзунок лінійного підшипника фланцевого типу
Як DLY допомагає підтвердити правильний тип повзунка
Багато покупців використовують такі назви, як лінійний повзун, повзун, направляючий повзун або опорний повзун для різних частин руху. Перед пропозицією DLY спочатку перевіряє фактичну структуру машини, щоб уникнути невідповідності моделі.
Для замовлень на заміну фото моделі та монтажні розміри дуже корисні. Для нових проектів креслення, напрямок навантаження та простір для встановлення можуть допомогти DLY порекомендувати більш відповідне рішення лінійного руху.
Деталі необхідні для швидшого вибору
Вказівки щодо застосування лінійних повзунків
У різних машинах використовуються різні лінійні повзунні структури. Повзун профільної рейки зазвичай вибирають, коли важлива жорсткість і точність. Повзун лінійного підшипника більше підходить, якщо система розроблена навколо циліндричних валів і проста установка.
ЧПУ та рух верстатів
Лінійні напрямні повзуни зазвичай використовуються там, де важливі стабільний рух, повторюваність і вантажопідйомність. Підібрані напрямні рейки та блоки допомагають підвищити жорсткість машини.
Автоматизація та пакувальне обладнання
Лінійні опорні повзуни та опорні рейки можна використовувати для штовхання, позиціонування, подачі та простого прямолінійного-переміщення в автоматичному обладнанні.
Лінійні модулі та малі осі руху
Коли проект потребує повнішої осі руху, DLY також може підтримувати лінійні модулі та відповідні компоненти для зібраних систем лінійного руху.
Процес замовлення лінійного слайдера
Щоб зробити котирування та підтвердження моделі більш ефективними, DLY рекомендує підтвердити структуру слайдера перед обговоренням ціни. Це особливо важливо, коли різні ринки використовують однакові назви для різних частин лінійного руху.
Підтвердити структуру
Перевірте, чи повзунок працює з профільною рейкою, круглим валом, опорною рейкою або повним модулем.
Перевірте розміри
Перевірте ширину рейки, діаметр валу, монтажні отвори, висоту блоку та простір для встановлення.
Виберіть Модель
DLY допомагає підібрати лінійні направляючі блоки, лінійні підшипники, підшипникові блоки або повзуни.
Організувати постачання
Стандартні моделі, запасні частини, узгоджені набори та пакетні замовлення можуть підтримуватися відповідно до вашого проекту.
Пов’язані компоненти лінійного руху
Вибір лінійних повзунів часто пов’язаний із напрямними, лінійними блоками, лінійними валами, лінійними підшипниками та повними лінійними модулями. DLY може допомогти покупцям перевірити відповідні компоненти відповідно до структури машини.
Лінійна напрямна
Узгоджені системи рейок і блоків для більшої жорсткості та точності.
Переглянути лінійну напрямнуЛінійний підшипник
Корпуси підшипників із загартованими круглими валами.
Переглянути лінійний підшипникПоширені запитання щодо вибору лінійного повзунка
Лінійний повзунок – це те саме, що лінійний напрямний блок?
Не завжди. У багатьох пошукових запитах лінійний повзунок може означати лінійний напрямний блок або каретку, яка рухається по профільній рейці. В інших машинах це також може стосуватися лінійного підшипникового блоку або алюмінієвого повзуна, що використовується з круглим валом.
Коли слід вибрати лінійний напрямний повзунок?
Виберіть лінійний напрямний повзун, коли машині потрібна більша жорсткість, більша вантажопідйомність, краща точність і стабільніша робота. Зазвичай використовується з профільними лінійними напрямними.
Коли я повинен вибрати бігунок лінійного підшипника?
Виберіть повзун з лінійним підшипником, якщо машина використовує круглі вали та потребує простої, плавної та-рентабельної структури лінійного руху. Загальні варіанти включають лінійні підшипники, підшипникові блоки SCS і опорні напрямні.
Чи може DLY постачати і рейки, і повзунки?
так DLY може підтримувати лінійні напрямні рейки з узгодженими блоками, круглі вали з лінійними підшипниками, опорні вузли рейок і відповідні компоненти лінійного руху.
Потрібна допомога у виборі лінійного слайдера?
Надішліть свій тип рейки, діаметр валу, модель блоку, креслення або зразок фотографії. DLY може допомогти визначити, чи потрібен вашому проекту лінійний направляючий повзун, лінійний опорний повзун або повний вузол лінійного руху.
