З'єднання двигуна з кульковою гвинтовою передачею
Вибір муфти слід перевіряти разом з діаметром вала двигуна, обробкою кінців кулькового гвинта, розташуванням опорного вузла, вимогами до крутного моменту та місцем для встановлення.
Перевірте моделі муфти DLY нижче
У наведеному нижче переліку продуктів містяться вигнуті муфти затискного типу, муфти гвинтового типу, гнучкі муфти вала зі шпонковими пазами та металеві пружинні муфти. Якщо точний розмір отвору не відображається, DLY може допомогти перевірити, чи доступний варіант стандартного чи спеціального отвору.
-
![Вигнута губкова муфта затиску]()
Вигнута губкова муфта затискуDLK8 Затискний тип вигнутої губкової муфти|Алюмінієва гнучка муфта вала. Матеріал: алюмінієвий сплав. Тип: тип затискача (роздільна втулка). Конструкція: вигнута губка з еластомерною вставкою. -
![Вигнута кулачкова муфта установочного гвинта]()
Вигнута кулачкова муфта установочного гвинтаСерія DLK8 – вигнута кулачкова муфта установочного гвинта. Муфта збирається запресовуванням поліуретанової втулки в боковини маточини. Може поглинати вібрацію, паралельне, кутове зміщення та -
![Гнучка муфта валу шпонкового типу]()
Гнучка муфта валу шпонкового типуDLK7 Гнучка муфта вала зі шпонковою канавкою. Цільна-металева пружинна муфта. Нульовий люфт. Поглинання паралельних, кутових зсувів і люфту торця-вала за допомогою дії пружини. Ідентичні -
![DLK7 Гнучка муфта затиску типу вала]()
DLK7 Гнучка муфта затиску типу валаDLK7 Гнучка муфта затиску типу вала. Цільне-металеве пружинне з’єднання. Нульовий люфт. Поглинання паралельних, кутових зсувів і торцевого зазору вала дією пружини. Ідентичні характеристики обертання -
![Цільна металева пружинна муфта, гвинтовий тип]()
Цільна металева пружинна муфта, гвинтовий типСерія DLK7 (паралельний). Цільне-металеве пружинне з’єднання. Нульовий люфт. Поглинання паралельних, кутових зсувів і люфту в кінці-вала за допомогою дії пружини. Ідентичні характеристики обертання
Як правильно вибрати муфту
Найважливішою інформацією є розмір отвору з обох сторін. Для кулькових гвинтових приводів вибір муфти слід перевіряти разом із діаметром вала двигуна, діаметром кінця кулькової гвинти, крутним моментом, швидкістю, способом кріплення та місцем для установки.
Діаметр вала двигуна
Перевірте розмір вала двигуна-, наприклад 6 мм, 8 мм, 10 мм, 12 мм або 14 мм.
Діаметр торця кулькового гвинта
Бічний отвір гвинта- має відповідати кінцевому діаметру кулькової гвинтової гвинти.
Крутний момент і швидкість
Потужність двигуна, навантаження, прискорення та робочі оберти впливають на вибір муфти.
Спосіб фіксації
Тип затискача, тип установочного гвинта та тип шпонкової канавки повинні відповідати вимогам до валу та складання.
Загальні типи з’єднань, які підтримує DLY
З’єднувальні продукти DLY здебільшого підтримують звичайні кулькові гвинтові приводи та з’єднання двигунів, у тому числі муфти з криволінійними губками, муфти з гнучким валом, муфти затискного типу, муфти з установочним гвинтом, муфти зі шпонковими канавками та-металеві пружинні муфти.
Гнучка муфта вала
Використовується, коли необхідно поглинути невелику кількість радіальних, кутових або осьових відхилень.
Цільна-металева пружинна муфта
Використовується для компактних конструкцій, де потрібна пружна опора деформації.
Варіанти типу затискача, типу установочного гвинта та типу шпонкової канавки
Спосіб кріплення впливає на зручність монтажу, силу утримання вала та обслуговування. Для замовлень на заміну метод кріплення муфти повинен відповідати оригінальному дизайну або кресленню машини.
Муфта затискного типу
Використовує силу затиску, щоб утримувати вал. Підходить для полегшення монтажу та кращого захисту поверхні валу.
Муфта установочного гвинтового типу
Використовує гвинти для фіксації валу. Загальний для невеликих двигунів і компактних кулькових гвинтових приводів.
З'єднання шпонкового типу
Використовується, коли вал має шпонковий паз і потрібна сильніша передача крутного моменту.
Обробка кінців муфти та кулькової гвинти
Вибір муфти тісно пов’язаний з обробкою кінців кулькової гвинти. Отвір муфти має відповідати діаметру кінця різця, а опорний вузол, гніздо підшипника, плече та різьбу також слід розглядати разом.

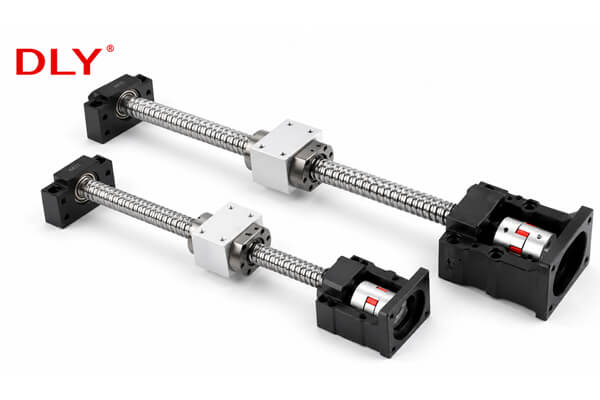

Муфта з кульковою гвинтовою опорою
Повна система кульково-гвинтової трансмісії зазвичай включає двигун, муфту, фіксований-блок бічної опори, кульково-гвинтову гайку та плаваючу-блок опори. Муфта не повинна заважати опорному блоку, кришкі машини або монтажній пластині двигуна.
Застосування кулькових гвинтових муфт
Муфти використовуються в машинах, де двигуни приводять у рух кулькові гвинти, ходові гвинти або інші обертові вали. Муфту слід вибирати відповідно до крутного моменту, швидкості, точності та умов встановлення.
Верстати з ЧПУ
Використовується між серводвигуном і кульковим гвинтом для переміщення осі.
Лінійні модулі
Використовується в компактних лінійних модульних приводних конструкціях з моторно-гвинтовою передачею.
3D-принтери та лазерне обладнання
Використовується в компактних рухомих осях і невеликих гвинтових системах із-двигунами.
Обладнання для автоматизації
Використовується в механізмах багаторазового позиціонування, штовхання, підйому та перенесення.
Примітки щодо встановлення та відповідності
Установка муфти впливає на вібрацію, шум і стабільність трансмісії. Перед встановленням перевірте розмір отвору, центрування вала, затягування гвинтів, положення шпонкової канавки та наявність перешкод для сусідніх компонентів.
Перевірте розмір отвору
І сторона двигуна, і сторона гвинта повинні відповідати діаметрам валу.
Уникайте надмірного зсуву
Гнучкі муфти можуть поглинати невеликі відхилення, але велике зміщення слід виправити.
Затягніть рівномірно
Затискні або установчі гвинти слід затягувати належним чином відповідно до конструкції муфти.
Перевірте перешкоди
Зовнішній діаметр і довжина муфти повинні відповідати доступному простору для встановлення.
Пов’язані компоненти кульково-гвинтового приводу
Муфти часто вибираються разом із кульковими гвинтами, опорними вузлами кулькових гвинтів, кульковими гайками та лінійними модулями. DLY може допомогти покупцям перевірити відповідність напрямку відповідно до креслень і вимог до складання.
кульковий гвинт
Муфта повинна збігатися з обробленим кінцем кулькової гвинти.
Переглянути кульковий гвинтКульково-гвинтова опора
Розташування опорного блоку впливає на простір для встановлення муфти.
Перегляд підрозділів підтримкиЛінійний модуль
Муфти використовуються в-модульних структурах із приводом від двигуна.
Переглянути лінійний модульOEM і оптова поставка муфт
Для виробників обладнання, дистриб’юторів і звичайних покупців DLY може підтримувати поставку загальної моделі муфти, перевірку розміру отвору, партійні замовлення та експортне пакування відповідно до вимог проекту.
Масове постачання моделей
Підходить для звичайних моделей муфт, які використовуються в системах ЧПУ та автоматизації.
Перевірка розміру отвору
Розміри отворів із-боку двигуна та-гвинта можна перевірити відповідно до креслень.
Маркування та упаковка
Чітке маркування та упаковка допомагають керувати складом і відправляти на експорт.
Поширені запитання про кулькові гвинтові муфти
Чи потрібні муфти для кулькових гвинтів?
У більшості кулькових гвинтових систем із приводом від двигуна використовується з’єднання між валом двигуна та кінцем кулькової гвинтової передачі.
Як вибрати розмір муфти для кулькового гвинта?
Перевірте діаметр вала двигуна, діаметр кінця кулькового гвинта, крутний момент, швидкість, вимоги до точності та доступний простір для встановлення.
Яка різниця між муфтою затискного типу та установочним гвинтом?
Муфти затискного типу утримують вал силою затиску. Муфти з установочним гвинтом використовують гвинти для безпосередньої фіксації валу.
Чи може DLY відповідати муфтам з кульковими гвинтами?
так DLY може перевірити розмір кулькової гвинти, креслення кінцевої обробки та розмір вала двигуна, щоб запропонувати відповідний напрямок відповідності муфти.
Яка інформація потрібна для пропозиції зчеплення?
Надішліть тип муфти, діаметр вала двигуна, діаметр-сторони гвинта, крутний момент або потужність двигуна, кількість і вимоги до застосування.
Потрібна ціна муфти чи підтримка кулькової гвинти?
Надішліть DLY ваш розмір вала двигуна, модель кулькового гвинта, креслення кінцевої обробки, тип муфти або вимоги до застосування. Наша команда може допомогти перевірити напрямок відповідності муфти перед пропозицією.
