ED Низькопрофільний напрямний блок
Низькопрофільний направляючий блок ED для компактних систем лінійного руху
Низькопрофільні направляючі блоки DLY ED - це компактні лінійні напрямні каретки, призначені для обладнання з обмеженою висотою установки. Серія ED використовує чотири{1}}рядну структуру циркуляції кульок для забезпечення стабільного лінійного руху, чотирьох-навантажувальних можливостей і надійного позиціонування на меншій висоті монтажу, ніж у стандартних напрямних блоків.
Квадратні блоки EDH і фланцеві блоки EDW доступні для середніх-навантажень і важких-навантажень. Вони підходять для обладнання автоматизації, напівпровідникових машин, лазерних машин, пакувального обладнання, точного вимірювального обладнання та компактних систем руху, де потрібні економія місця, плавний рух і стабільне напрямок.
Особливості продукту
Серія ED розроблена для компактного обладнання, де направляюча система повинна залишатися низькою, зберігаючи при цьому жорсткість і плавність руху. Порівняно зі стандартними-лінійними направляючими блоками низькопрофільної висоти, низькопрофільні направляючі блоки ED зменшують висоту монтажу та довжину блоку, що робить їх придатними для високо-автоматизації та -обмежених конструкцій машин.
Завдяки чотирьом рядам циркулюючих сталевих кульок і конструкції навантаження в чотирьох-напрямках напрямні блоки ED можуть витримувати радіальні, зворотні-радіальні та бічні навантаження. Можливість само-вирівнювання допомагає усунути невеликі помилки монтажу та покращує стабільність ходу, коли напрямну встановлено правильно.
Вибір серій EDH і EDW
Низькопрофільні направляючі блоки DLY ED в основному доступні у квадратному типі EDH та фланцевому типі EDW. Суфікс моделі допомагає визначити тип навантаження та напрямок монтажу.
| Тип моделі | Блокова структура | Тип навантаження | Спосіб монтажу | Найкраще для |
|---|---|---|---|---|
| EDH-SA | Квадратний низькопрофільний блок | Середнє навантаження | Монтаж зверху | Компактні осі автоматизації та малі верстатні конструкції |
| EDH-CA | Квадратний низькопрофільний блок | Важкий вантаж | Монтаж зверху | Компактне обладнання, що вимагає більшої жорсткості |
| EDW-SA | Фланцевий низькопрофільний блок | Середнє навантаження | Монтаж зверху | Компактні напрямні-системи на пластинах |
| EDW-CA | Фланцевий низькопрофільний блок | Важкий вантаж | Монтаж зверху | Компактні машини, які потребують підтримки більшого навантаження |
| EDW-SB | Фланцевий низькопрофільний блок | Середнє навантаження | Монтаж знизу | Спеціальні компонування, де не бажаний монтаж зверху |
| EDW-CB | Фланцевий низькопрофільний блок | Важкий вантаж | Монтаж знизу | Компактне обладнання з вимогами до-блокування знизу |

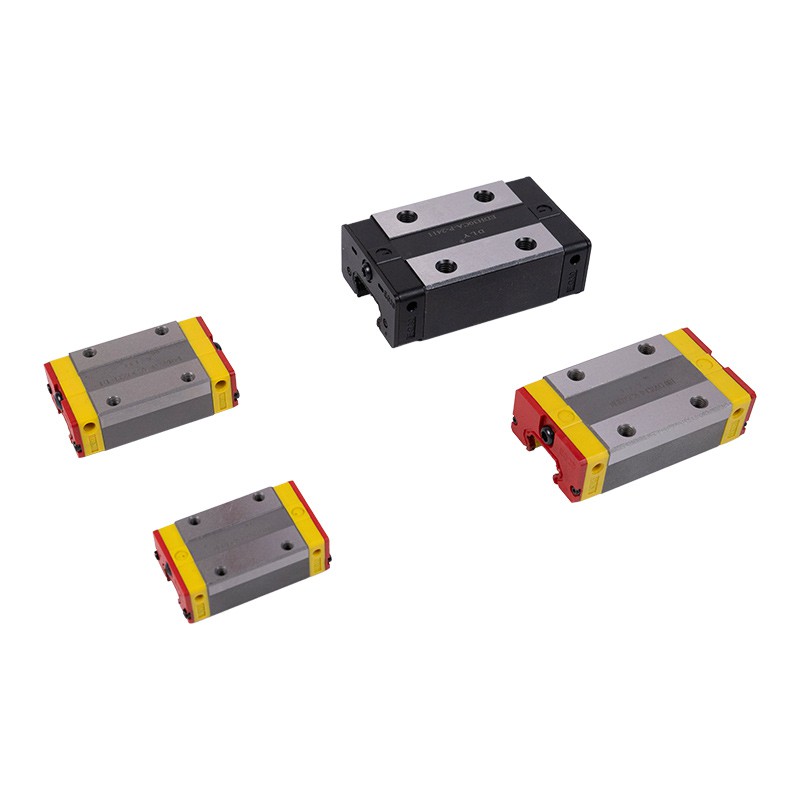

Відображення продукту
Для точного вибору моделі підтвердьте ширину рейки, тип блоку, ступінь навантаження, ступінь точності, вимоги до попереднього натягу та монтажні розміри перед заміною або складанням нового обладнання.
Низькопрофільні направляючі блоки ED для компактних систем автоматизації та точних рухів.
Чотири{0}}рядна структура циркуляції м’яча для плавного та стабільного лінійного руху.
Квадратні блоки EDH і фланцеві блоки EDW розмірів Common Rail.
Фланцевий блок EDW з більш широкою монтажною поверхнею для машинних плит.
Загальний діапазон специфікацій
| Тип продукту | ED Низькопрофільний напрямний блок / ED Розсувний блок / Низькопрофільна лінійна направляюча каретка |
| Доступні серії | EDH квадратного типу, EDW фланцевого типу |
| Тип навантаження | Середнє та важке навантаження |
| Тип монтажу | Верхнє кріплення; деякі моделі EDW підтримують нижнє кріплення |
| Діапазон ширини рейки | 15 мм, 20 мм, 23 мм, 28 мм |
| Загальний діапазон висоти | Від 24 мм до 42 мм залежно від моделі |
| Максимальна довжина рейки | До 4000 мм |
| матеріал | S55C направляюча рейка та корпус блоку; Шаровий рециркулятор PA6 |
| Елемент кочення | Сталеві кульки |
| Ступінь точності | C, H, P, SP, UP |
| Типові програми | Обладнання для автоматизації, напівпровідникові машини, лазерні машини, пакувальні машини, прецизійне вимірювальне обладнання та компактні системи руху |
EDH Квадратні низькопрофільні направляючі блочні моделі
У серії EDH використовується квадратна блочна конструкція з верхнім монтажем. Моделі SA мають середнє{1}}навантаження, а моделі CA — важке-навантаження для компактного обладнання, яке потребує більшої жорсткості.
| Модель | Ширина рейки | Блок Д×Ш×В | Загальна висота | Динамічне навантаження C | Статичне навантаження C₀ | Вага блоку |
|---|---|---|---|---|---|---|
| EDH15SA | 15 мм | 40,1×34×19,5 мм | 24 мм | 5,35 кН | 9,4 кН | 0,09 кг |
| EDH15CA | 15 мм | 56,8×34×19,5 мм | 24 мм | 7,83 кН | 16,19 кН | 0,15 кг |
| EDH20SA | 20 мм | 50×42×22 мм | 28 мм | 7,23 кН | 12,74 кН | 0,15 кг |
| EDH20CA | 20 мм | 69,1×42×22 мм | 28 мм | 10,31кН | 21,16 кН | 0,24 кг |
| EDH25SA | 23 мм | 59,1×48×26 мм | 33 мм | 11,4 кН | 19,5 кН | 0,25 кг |
| EDH25CA | 23 мм | 82,6×48×26 мм | 33 мм | 16,27 кН | 32,4 кН | 0,41 кг |
| EDH30SA | 28 мм | 69,5×60×32 мм | 42 мм | 16,42 кН | 28,1 кН | 0,45 кг |
| EDH30CA | 28 мм | 98,1×60×32 мм | 42 мм | 23,7 кН | 47,46 кН | 0,75 кг |
Низькопрофільні моделі направляючих блоків з фланцем EDW
У серії EDW використовується фланцева блокова конструкція з ширшою монтажною поверхнею. Моделі SA та CA монтуються зверху, а моделі SB та CB використовуються для-монтажу знизу.
| Модель | Монтаж | Ширина рейки | Блок Д×Ш×В | Загальна висота | Динамічне навантаження C | Статичне навантаження C₀ |
|---|---|---|---|---|---|---|
| EDW15SA | Топ | 15 мм | 40,1×52×19,5 мм | 24 мм | 5,35 кН | 9,4 кН |
| EDW15CA | Топ | 15 мм | 56,8×52×19,5 мм | 24 мм | 7,83 кН | 16,19 кН |
| EDW20SA | Топ | 20 мм | 50×59×22 мм | 28 мм | 7,23 кН | 12,74 кН |
| EDW20CA | Топ | 20 мм | 69,1×59×22 мм | 28 мм | 10,31кН | 21,16 кН |
| EDW25SA | Топ | 23 мм | 59,1×73×26 мм | 33 мм | 11,4 кН | 19,5 кН |
| EDW25CA | Топ | 23 мм | 82,6×73×26 мм | 33 мм | 16,27 кН | 32,4 кН |
| EDW30SA | Топ | 28 мм | 69,5×90×32 мм | 42 мм | 16,42 кН | 28,1 кН |
| EDW30CA | Топ | 28 мм | 98,1×90×32 мм | 42 мм | 23,7 кН | 47,46 кН |
| EDW15SB / EDW15CB | Дно | 15 мм | 40,1×52×19,5 мм / 56,8×52×19,5 мм | 24 мм | 5,35 / 7,83 кН | 9,4 / 16,19 кН |
| EDW20SB / EDW20CB | Дно | 20 мм | 50×59×22 мм / 69,1×59×22 мм | 28 мм | 7,23 / 10,31 кН | 12,74 / 21,16 кН |
| EDW25SB / EDW25CB | Дно | 23 мм | 59,1×73×26 мм / 82,6×73×26 мм | 33 мм | 11,4 / 16,27 кН | 19,5 / 32,4 кН |
| EDW30SB / EDW30CB | Дно | 28 мм | 69,5×90×32 мм / 98,1×90×32 мм | 42 мм | 16,42 / 23,7 кН | 28,1 / 47,46 кН |
Примітка. Розміри моделі та значення навантаження повинні бути підтверджені разом із довжиною рейки, ступенем точності, попереднім натягом і напрямком монтажу перед пропозицією.
Розмірні креслення та посилання на специфікації

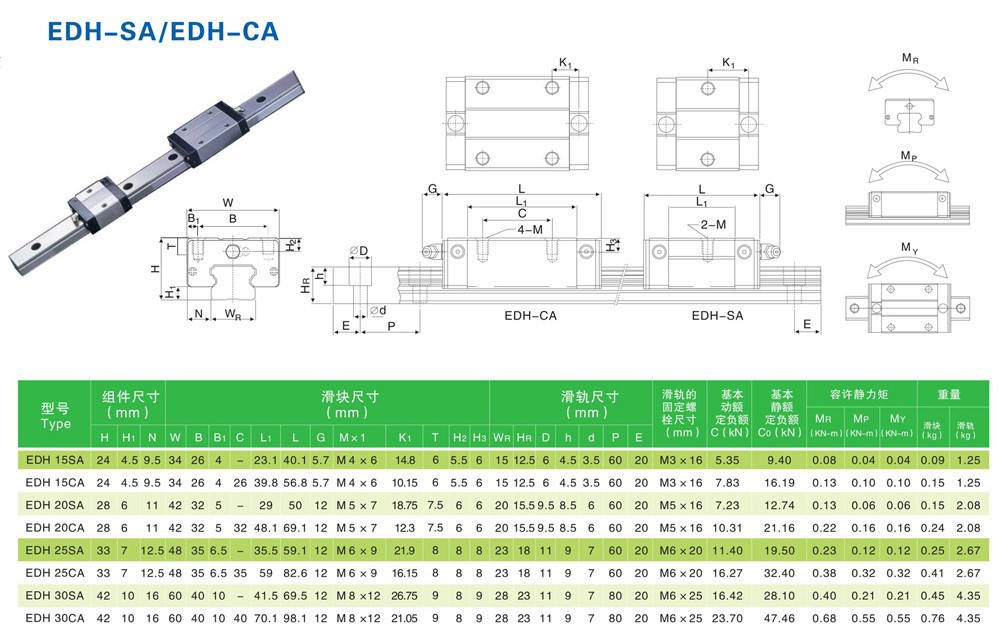

EDH-SA / EDH-CA Квадратний низькопрофільний напрямний блок
Розмірний креслення квадратного блоку EDH і посилання на номінальне навантаження.

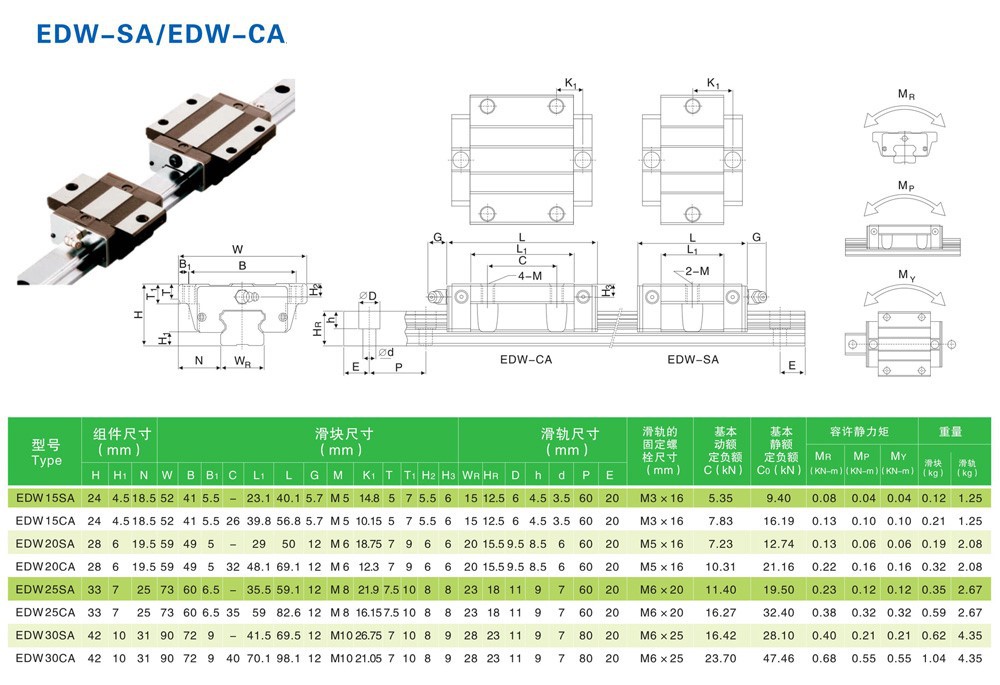

EDW-SA / EDW-CA фланцевий низькопрофільний напрямний блок
Розмірний креслення фланцевого блоку EDW для-конструкцій верхнього монтажу.

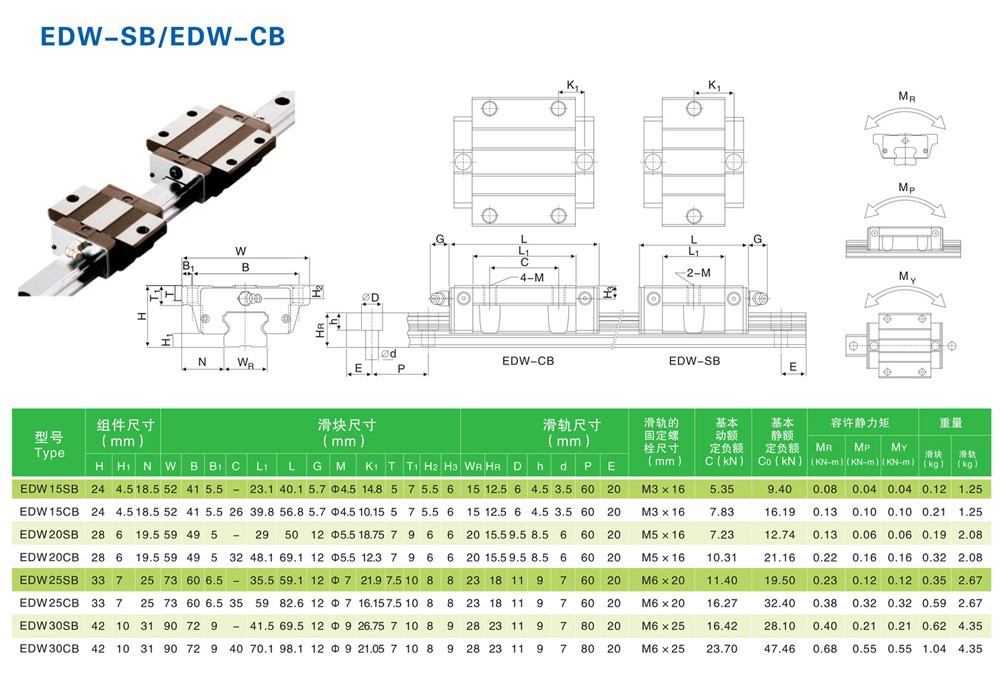

EDW-SB / EDW-CB Bottom-Направляючий блок монтажного фланця
Довідник нижнього-монтажного блоку EDW для спеціальних компонувань компактних машин.

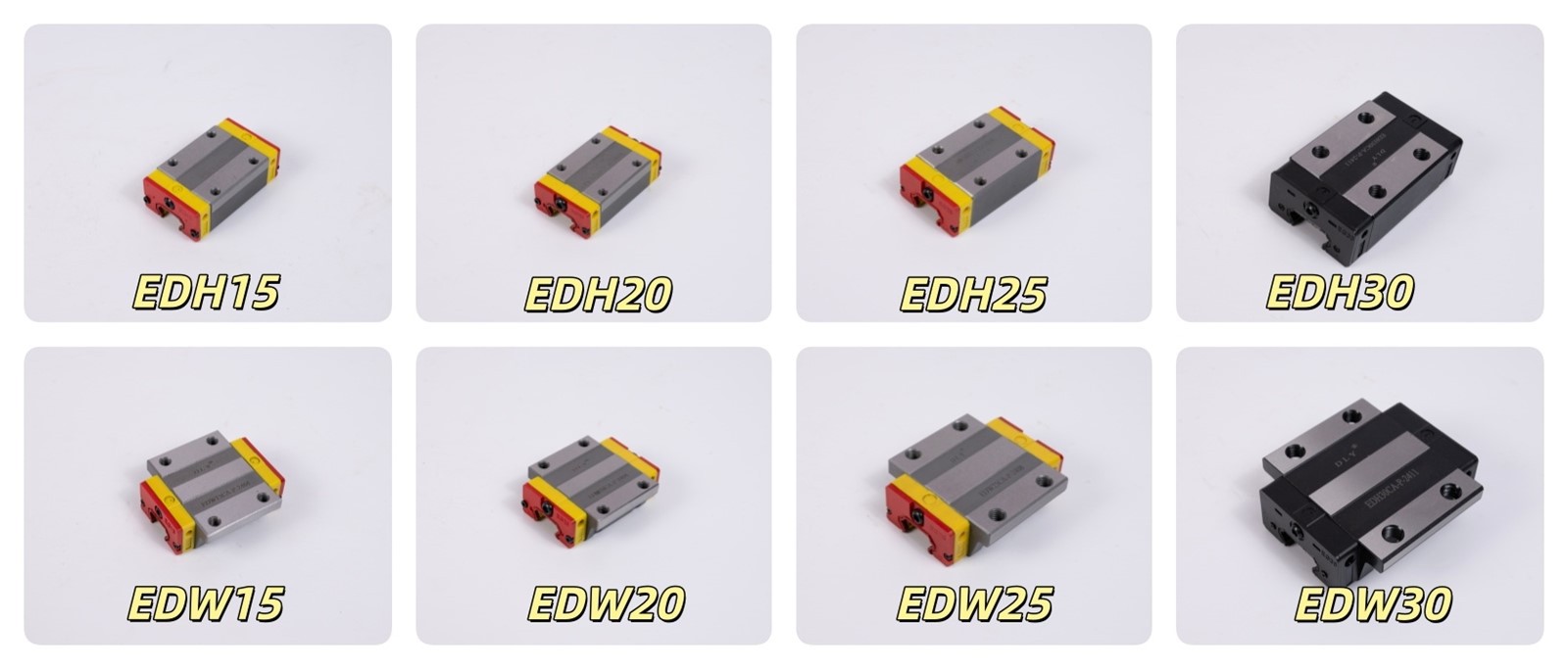

Відображення моделі EDH і EDW
Відображення моделі квадратних блоків EDH і фланцевих блоків EDW стандартних розмірів.

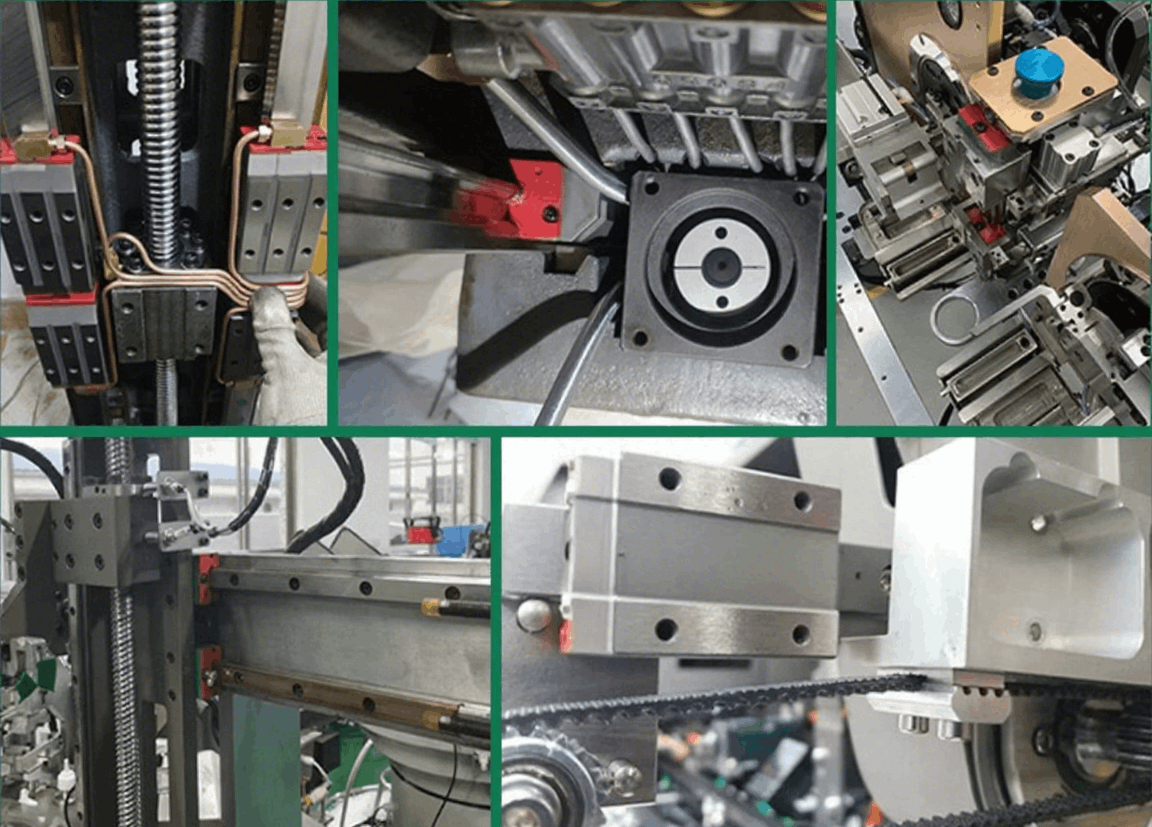

Конструкції верхнього та нижнього монтажу
Низькопрофільні направляючі блоки ED можна вибрати відповідно до напрямку монтажу машини. Верхнє кріплення зазвичай використовується для стандартних машинних плит, тоді як нижнє кріплення допомагає, коли блок необхідно закріпити з протилежного боку або коли верхній простір обмежений.
Посилання на поперечний-розріз низькопрофільної конструкції напрямного блоку ED.
Верхня монтажна конструкція для встановлення стандартного направляючого блоку ED.
Нижня монтажна конструкція для вибраних направляючих фланцевих блоків EDW.
Лінійні направляючі блоки ED проти HD проти RD
Серії ED, HD і RD слід вибирати відповідно до висоти установки, вимог до навантаження та вимог до жорсткості. ED — компактний низько-профільний варіант; HD — це стандартна/посилена-серія кулькових напрямних; RD — це роликова-серія для більшої жорсткості та більшого навантаження.
| Серія | Основна особливість | Найкраще для | Пріоритет вибору |
|---|---|---|---|
| Серія ED | Низько{0}}профільний кульковий направляючий блок з меншою довжиною блоку | Компактна автоматика, напівпровідникова техніка, системи малого руху | Менша висота та економія місця |
| Серія HD | Стандартна та важка-направляюча блочна структура | ЧПУ, лазерні машини, загальна автоматизація, пакувальні машини | Вища жорсткість, ніж компактні низько{0}}профільні конструкції |
| Серія RD | Напрямний блок-роликового типу для більшої жорсткості та вантажопідйомності | Верстати, важкі-сокири, точне обладнання | Велике навантаження і висока жорсткість |
Супутні товари
Щоб дізнатися про інші вимоги до лінійних блоків і лінійних напрямних, ви також можете переглянути відповідні сторінки продуктів DLY.
Поширені запитання про низькопрофільні направляючі блоки ED
Що таке низькопрофільний направляючий блок ED?
Це компактний лінійний напрямний каретковий блок, розроблений із меншою монтажною висотою та меншою довжиною блоку для-обмеженого простору обладнання автоматизації.
Яка різниця між EDH і EDW?
EDH — квадратний блок для компактного монтажу. EDW — це фланцевий блок із ширшою монтажною поверхнею для полегшення монтажу на плитах або основах машин.
Яка різниця між SA, CA, SB і CB?
S означає середнє навантаження, C означає велике навантаження, A означає монтаж зверху, а B означає монтаж знизу.
Коли я повинен вибрати ED замість HD?
Виберіть ED, якщо висота встановлення обмежена або машині потрібна більш компактна система напрямних. Виберіть HD, якщо більша жорсткість і більша вантажопідйомність важливіші за компактну висоту.
Чи можна замінити блоки ED окремо?
У межах допустимої точності та умов взаємозамінності блоки ED можна замінити окремо, але спочатку слід підтвердити модель рейки, тип блоку, ступінь точності, попередній натяг і розміри.
Яка інформація потрібна для пропозиції?
Будь ласка, вкажіть номер моделі, ширину рейки, тип блоку, довжину рейки, ступінь точності, вимоги до попереднього натягу, напрямок монтажу, кількість і застосування. Фотографії або малюнки корисні для проектів заміни.
Потрібна допомога у виборі низькопрофільного направляючого блоку ED?
Надішліть DLY свою модель блоку ED, ширину рейки, довжину рейки, напрямок монтажу, ступінь точності, вимоги до попереднього натягу, кількість і застосування. Наша команда може допомогти підтвердити відповідний EDH або низькопрофільний направляючий блок EDW перед пропозицією.
